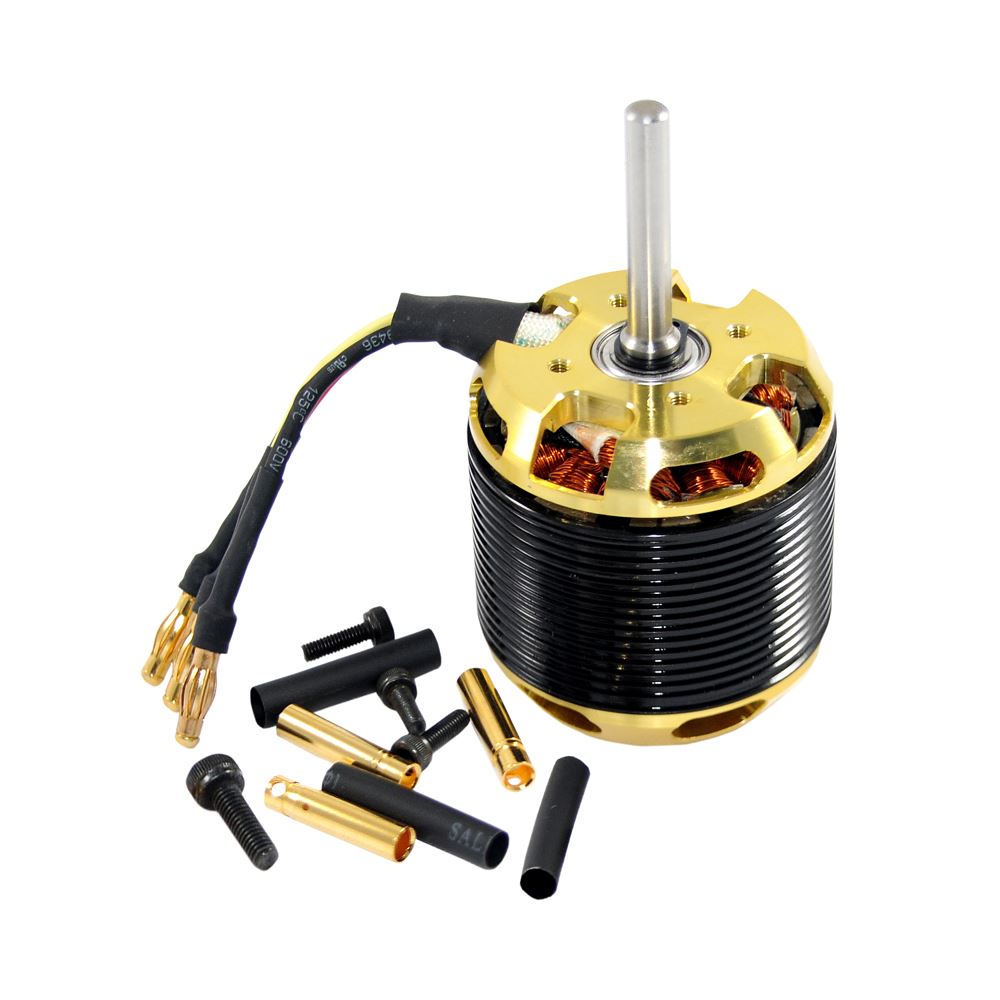

Scorpion HKIII-4020-1100KV

Art.Nr.:
Hersteller:Scorpion

ideal für SAB Goblin 500, 6S Lipo, max. 1640W, siehe Details

UVP

Scorpion HK4020-1100KV V3scorpion-power-systems.png

Bei der Verwendung im Goblin 500 sollte das Riemenrad oben etwas gesenkt werden damit das Riemenrad korrekt sitzt.


Die Motoren der Scorpion HKIII-4020er Serie wurden speziell für den Einsatz in 550er Elektro-Helikopter entwickelt um mit 6 bis 8 LiPo Zellen betrieben zu werden. HKIII-4020er Motoren repräsentieren den technologisch fortschrittlichsten Antrieb, der jemals für einen 550er Helikopter angeboten wurde.


Scorpion Competition Series Brushless Motoren werden nur aus den hochwertigsten Materialien gefertigt. Ihr einzigartiges Design bietet eine kompromisslose Lösung für alle Modellflieger, die sowohl Leistung und Qualität als auch einen fairen Preis fordern.

Bei der Herstellung der Gehäuseteile bearbeiten qualifizierte Ingenieure eine hochwertige Alu-Legierung auf ultramodernen CNC Fräsmaschinen im Scorpion Werk in Hong Kong. Diese Teile werden anschließend in einem speziellen Verfahren goldfarben eloxiert, um ihnen eine langlebigen und edlen Glanz zu verleihen.

Die Statoren werden aus 0,2mm Trafoblechen hergestellt, um einen maximalen Wirkungsgrad zu erreichen und Stromwirbelverluste zu reduzieren. Ferner werden sie mit Epoxid Harz ummantelt, um sie gegen Kurzschlüsse optimal zu isolieren. Sie werden mit äußerst hochwertigen Draht gewickelt, welcher Temperaturen bis 180°C standhält. Scorpion setzt ausschließlich Hochleistungsmagnete des im N-50EH Stil ein, welche einer Betriebstemperatur von bis zu 200°C standhalten. Somit ist es nahezu unmöglich Scorpion Motoren in ihrem Einsatzgebiet durchzubrennen.

Die HKIII Serie bietet eine wesentlich bessere Wärmeabgabe durch die mit Kühlrippen versehene Motorglocke. Ausserdem wurde die Effizienz nochmals gesteigert. Die 6 mm Motorwelle ist einseitig angeschliffen um noch mehr Stabilität zu ermöglichen.


Scorpion: HKIII-4020-1100KV
Stator Durchmesser: 40.0 mm
Stator Stärke: 20.0 mm
Stator Arme: 12
Pole: 10
Windungen: 3/4 Turn Delta
Draht: 21-Strand 0.29 mm
U/min/V: 890
Leerlauf (Io): 3.15 A @ 10 V
Widerstand (Rm): 0.008 Ohm
Belastbarkeit: 78A
Max Leistung: 1640 W
Gewicht: 302g

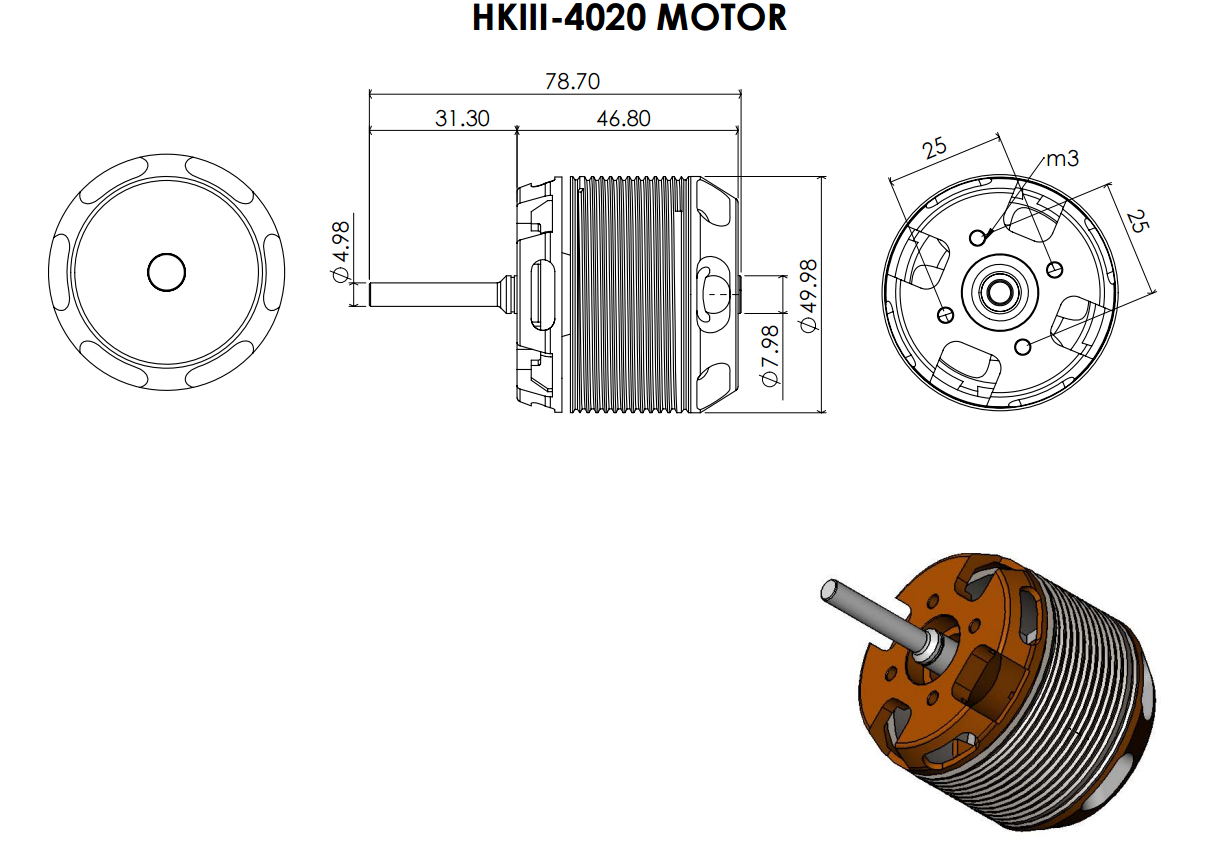

Durchmesser: 48.9 mm
Welle: 4.98 mm
Motorlänge: 46.8 mm
Wellenlänge: 78,7 mm
Max. Lipo Zellen: 6S
Motor Timing: 5deg
Motor Frequenz: 8kHz
